Piezômetro Casagrande (PZ) / Indicador de Nível D’água (INA)

Gostou? compartilhe!

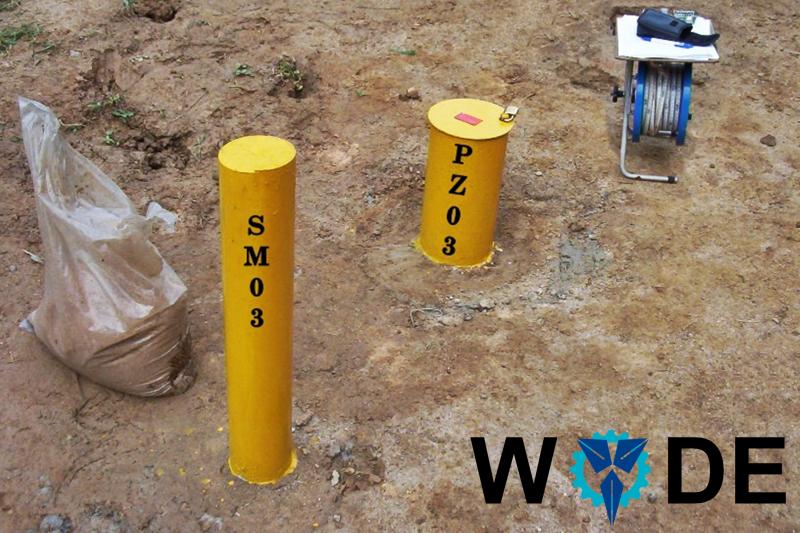

Piezômetro Casagrande (PZ) / Indicador de Nível D’água (INA)
Clique na imagem para ampliar.

Piezômetro(PZ), muitas vezes é confundido com Indicador de Nível D’água(INA).

Apesar de ambos apresentarem semelhanças na execução e servirem para monitoramento e avaliação do nível do lençol freático, tem diferenças determinantes, que influenciam na sua escolha e utilização.

A determinação do nível do lençol freático, por meio da execução de Piezômetro ou Indicador de Nível D’água, tem como principal vantagem:

 • Fácil montagem;
 • Rápida execução;
 • Uso de materiais simples e de baixo custo;
 • Simplicidade para realização das leituras.

Execução de piezômetro(PZ) Casagrande e Indicador de Nível D’água(INA)

A execução é feita seguindo os seguintes passos:

• Montagem - normalmente tubo de PVC 32mm perfurado ou ranhurado(bulbo), envolto em filtro de tela de nylon ou geossintético;

• Perfuração - pode ser feita através de percussão ou rotativa, com diâmetro mínimo de 75mm. Não se deve usar fluídos estabilizantes para não comprometer o funcionamento;

• Intalação - Uma vez pronto o furo, instala-se o tubo de PVC e o filtro de areia média a grossa lavada, sobre o bulbo de areia é feito o selo com bentonita ou solo cimento;

• Monitoramento - as leituras são feitas com um indicador de nível d’água, que consta de um torpedo contendo uma chave elétrica, um fio graduado e um carretel. Quando o torpedo atinge a água do tubo de acesso, fecha-se um circuito elétrico que toca um sinal sonoro no carretel. Desta foma determinamos a profundidade do nível d’água no tubo.
